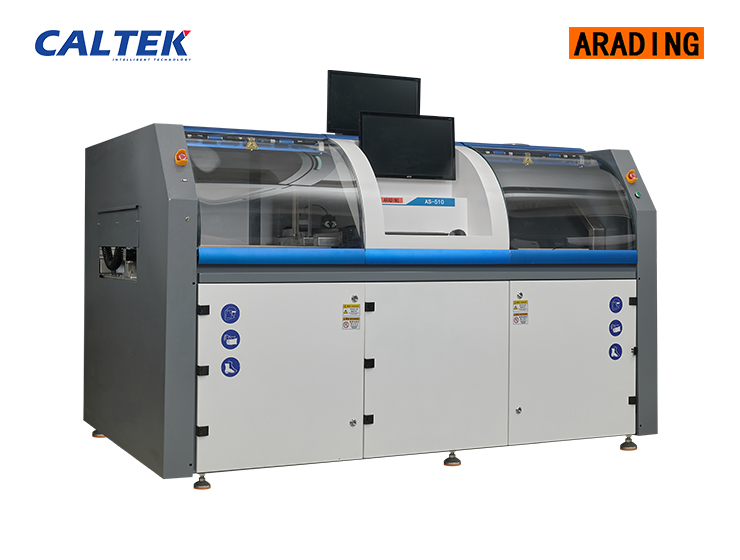

在线大型选择性波峰焊 AS510

设备工艺路线：



 由选择性喷雾模块、预热和焊接三个模块构成。通过设备自带CCD视觉辅助轻松实现助焊剂和焊接模块的编程；经预热模块预热后，再由焊接模块对每个焊点逐点完成焊接。

机器各模块优点

1、助焊剂喷涂单元，节省能源，节省助焊剂

2、产品预热单元，效率快，温度稳定

3、焊接单元品质卓越，效率快，安全性高

4、维护保养方便

5、操作简单易学

阿拉玎AS510选择焊规格参数
基本配置和要求(Basic Configuration)		产品运输系统(Transportation System)
外形尺寸(Machin Size)	L*W*H= 2450*1850*1600 mm	导轨调宽方式(Resizable )	软件设定调整宽度,0.5mm喇叭口( Automatic)
工作范围(Working Area)	L500 × W580 mm	PCB传输方式(Transport)	全部3段采用滚轮传输,最大承载15kg(Roll)
电力要求(Electrical)	5线 \ AC380V	距地高度 (Terrain clearance)	920 ± 25mm
最大消耗电力(Max Power)	30A、15KW（基本配置）	上下净空 Up and Down Height	上：100 mm   下：55 mm
设备排风(Exhaust pipe)	配备2个直径150mm抽风口	预热系统(Heater Unit)
助焊剂模块(Flux Unit)		下预热系统(Down Heater)	短波远红外预热(Infrared Ray)
喷涂范围(Spray Area)	喷涂范围为： L 500 × W 580 mm	上预热系统(Up Heater)	热风循环(Heated Air Circulation)
喷涂精度(Spray Accuracy)	±0.20mm,  点、线大小2至8mm可调	焊接模块(Soldering Unit)
机器视觉单元(Vision Unit)		锡炉材质(Materials)	锡炉采用钛合金或不锈钢 可选(Ti or SUS)
视觉装置(Machin Vision)	自带CCD和光源装置	炉胆最大容量(Sn Capacity)	约14KG
视觉软件(Vision Software)	视觉辅助编程系统(Assist Software) 自动扫图编程(Scanning Pattern)	焊锡轴系统(Axle Precision)	X/Y/Z交流伺服电机控制精度±0.15mm
激光变形测高 (Laser Change Detection)	裸板变形测量,选配(Non-Standard)	波峰检测(Soldering Test)	最大波峰高5.5mm ,自动校正(Automatic)
